Acoplamiento de dientes de engranaje GIICLZ

Name: China GIICLZ Acoplamiento de dientes de engranaje Fabricantes Proveedores Fábrica - Servicio personalizable
Brand: Maxwell
SKU: 276867055

El acoplamiento de dientes de engranaje es un acoplamiento especial que utiliza un engranaje de tambor en un extremo y una conexión rígida en el otro extremo. Tiene las características de compensación flexible y transmisión rígida.

Envíeconsulta

Descripción

Acoplamiento de dientes de engranaje GIICLZ

El acoplamiento de dientes de engranaje de un solo-lado es un acoplamiento especial que utiliza un engranaje de tambor engranado en un extremo y una conexión rígida en el otro extremo. Tiene las características de compensación flexible y transmisión rígida.

El material es acero de aleación 42CrMo. Los dientes tienen una superficie endurecida y tienen una alta potencia de transmisión de par. Son adecuados para laminadores metalúrgicos, grúas portuarias, polipastos mineros, etc.

Especificaciones del acoplamiento de dientes de engranaje

Modelo de productos	Acoplamiento de dientes de engranaje GIICLZ	Capacidades de personalización	Admite personalización no-estándar
Diámetro interior	16-750 mm	Entrega	30-35 días
Par nominal	0,63-5600Kn.m	Garantía	24 meses
Material de acoplamiento	42CrMo/C45/Q355B/etc.	Instalación y puesta en marcha	Proporcionar-orientación en el sitio o depuración remota
Medidas anti-óxido	Aplique aceite antioxidante-	otro	Diseño resistente a altas temperaturas y a prueba de polvo.

piezas de acoplamiento de dientes de engranaje

Componentes	Características clave
Extremo del engranaje del tambor	- Manguito de engranaje externo: diseño de engranaje de tambor esférico - Anillo de engranaje interno: estructura de engranaje recto
Extremo de conexión rígida	- Brida: según normas DIN/GB - Conexión opcional de chavetero o manguito de expansión
Sistema de lubricación	- Engrasador integrado - Estructura de sellado
Indicación de desgaste	Puntero de desplazamiento axial configurable (monitoreo del desgaste de la superficie del diente)

tabla de espacios de acoplamiento de engranajes

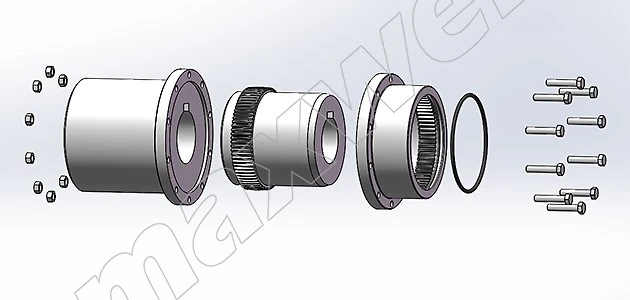

gear coupling gap chart

principio

El acoplamiento de dientes de engranaje GIICLZ transmite potencia a través del engrane de un manguito de engranaje externo y un casquillo de engranaje interno. Cuando el motor o el eje impulsor gira, el par actúa primero sobre el anillo del engranaje externo y luego se transmite al buje del engranaje interno a través de dientes en forma de tambor-mecanizados con precisión-, lo que hace que el sistema del eje impulsado gire sincrónicamente. La estructura de dientes en forma de tambor-compensa ciertas desalineaciones angulares, radiales y axiales durante el engrane, lo que garantiza una producción estable incluso a altas velocidades y cargas pesadas.

Durante el funcionamiento, se forma una superficie de contacto continua entre las superficies de los dientes, que soporta y dispersa la presión de carga generada durante la transmisión del par, lo que reduce el desgaste localizado y prolonga la vida útil. Además, el acoplamiento de dientes de engranaje GIICLZ emplea una estructura de doble-sección, conectada en el medio mediante un manguito de expansión o pernos, que absorbe aún más las vibraciones y los golpes durante el funcionamiento del equipo, protegiendo el motor y el sistema del eje impulsor.

Nuestros productos

Solo producimos productos de alta-calidad y admitimos la personalización y exportación.

gear tooth coupling gear flexible coupling

Personalización

Cuando los clientes personalizan los acoplamientos de engranajes de tambor, deben proporcionar dibujos detallados para garantizar que los acoplamientos coincidan perfectamente con las condiciones de trabajo reales. Si no se pueden proporcionar los dibujos, nuestro equipo técnico profesional personalizará la mejor solución para usted en función de sus necesidades específicas y condiciones de trabajo reales.
Se pueden personalizar los indicadores de desgaste, engrasadores, cubiertas antipolvo, contrabridas, grabado y marcado, materiales, etc.

fabricantes de acoplamientos de engranajes

Henan Crane Maxwell Co., Ltd. se compromete a proporcionar a los clientes equipos de transmisión, accesorios para grúas y soluciones técnicas de alta-alta calidad. Confiando en las décadas de experiencia en producción y diseño de la fábrica y en una gran cantidad de comentarios de los clientes, estamos seguros de que podemos brindar a cualquier cliente servicios eficientes y valiosos. Maxwell, su mejor socio de acoplamiento.

Nuestra dirección

Ciudad de Xinxiang, provincia de Henan, China

Número de teléfono

+8615936560589

correo electrónico-

manager@cranemaxwell.com

dibujo de acoplamiento de engranajes

product-1080-763

Parámetros del acoplamiento de engranajes

Acoplamiento de diente de engranaje GIICLZ
Modelo	Par normal Tennesse KN.m	Velocidad permitida 【n】 (r/min)	Diámetros del agujero del eje	Longitud del agujero del eje		D	D2	D1	D3	C	H	A	B	e	Inercia rotacional (kg/m2)	Cantidad de grasa ml	Masa kilos
			d1,d2	Y	J1
GIICLZ1	0.63	6500	16,18,19	42		103	71	71	50	8	2	18	38	38	0.004	31	3.5
			20,22,24	52	38										0.0375		3.3
			25,28	62	44										0.004		3.5
			30,32,35,38*	82	60										0.005		4.1
			40,42,45,48,50*	112	84										0.007		5.7
GIICLZ2	1.00	6000	20,22,24	52		115	83	83	60	8	2	21	44	42	0.00675	42	5.3
			25,28	62	44										0.00625		4.8
			30,32,35,38	82	60										0.007		5.7
			40,42,45,48,50,55,56,	112	84										0.008		7.2
			60*	142	107										0.01		9.2
CILCLZ3	1.60	5600	22,24	52		127	95	95	75	8	2	22	45	42	0.009	42	3.8
			25,28	62	44										0.011		7.8
			30,32,35,38	82	60										0.011		7.6
			40,42,45,48,50,55,56	112	84										0.01325		9.8
			60,63,65,70	142	107										0.01675		12.5
GIICLZ4	2.80	5100	38	82	60	149	116	116	90	8	2	24.5	49	42	0.02125	53	10.5
			40,42,45,48,50,55,56	112	84										0.0255		13.5
			60,63,65,70,75	142	107										0.039		16.5
			80*	172	132										0.04875		19.4
GIICLZ5	4.50	4600	40,42,45,48,50,55,56	112	84	169	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
			60,63,65,70,71,75	142	107										0.05175		23.1
			80,85,90*	172	132										0.0625		28.5
GIICLZ6	6.30	4300	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	0.075	91	23.9
			60,63,65,70,71,75	142	107										0.089		29.3
			80,85,90,95*	172	132										0.10425		35.4
			100,(105)	212	167										0.1065		36.2
GIICLZ7	8.00	4000	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	0.1145	108	29.6
			60,63,65,70,71,75	142	107										0.1335		36.3
			80,85,90,95	172	132										0.157		43.8
			100,(105),110*,(105')	212	167										0.1898		54.3
GIICLZ8	11.20	3700	55,56	112	84	230	186	186	155	12	3	33.5	71	47	0.184	161	37.8
			60,63,65,70,71,75	142	107										0.215		46.1
			80,85,90,95	172	132										0.249		54.9
			100,110,(115),120*, 125'	212	167										0.297		67.4
GIICLZ9	18.00	3350	60,63,65,70,71,75	142	107	256	212	212	180	12	3	34.5	73	47	0.358	184	60
			80,85,90,95	172	132										0.415		71.8
			100,110,120,125	212	167										0.499		88
			130,(135),140',150*	252	202										0.575		104.4
GIICLZ10	25.00	3000	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	0.58	276	76.1 91.1
			80,85,90,95	172	132										0.6728 0.8025
			100,110,120,125	212	167												111.5
			130,140,150	252	202										0.935		133.5
GIICLZ11	35.50	2700	110,120,125	212	167	325	276	250	235	14	3.5	40.5	85	47	1.223	322	137
			130,140,150	252	202										1.41		162.4
			160,170,(175)	302	242										1.625		193
GIICLZ12	56	2450	130,140,150	252	202	360	313	286	270	16	4	44.5	95	49	2.39	404	212.8
			160,170,180	302	242										2.763		268
			190,200	352	282										3.093		290
GIICLZ13	80	2200	150	252	202	412	350	322	300	18	4.5	49	104	49	3.93	585	272.3
			160,170,180,(185)	302	242										4.535		320
			190,200,220,(225)	352	282										6.34		370
GIICLZ14	125	2000	170,180,(185)	302	242	462	420	335	-	22	5.5	86	148	63	6.9	1600	389
			190,200,220	352	282										7.675		438
			240,250	410	330										8.6		509
GIICLZ15	180	1800	190,200,220	352	282	512	465	380	-	22	5.5	91	158	63	12.425	2100	566
			240,250,260	410	330										13.975		650
			280,(285)	470	380										15.575		740
GIICLZ16	250	1600	220	352	282	580	522	430	-	28	7	104.5	177	67	21.2	2500	751
			240,250,260	410	330										23.125		857
			280,300,320	470	380										26.35		974
GIICLZ17	355	1400	250,260	410	330	644	582	490	-.	28	7	99	182	67	38.825	2700	1110
			280,(290),300,320	470	380										43.25		1255
			340,360,(365)	550	450										49.5		1465
GIICLZ18	500	1210	280,(295),300,320	470	380	726	658	540	-	28	8	111	215	75	69.5	3900	1580
			340,360,380	550	450										78.75		1830
			400	560	540										90.5		2160
GIICLZ19	710	1050	300,320 340,(350),360,380,(390)	470 550	380	818	748	630	-	32	9	116	220	75	122.5 139.5	5000	2115
					450												2457
			400,420,440,450,460,(470)	650	540										161.25		2892
GIICLZ20	1000	910	360,380,(390)	550	450	928	838	720	-	32	10.5	123.5	235	75	240	6200	3223
			400,420,440,450,460,480,500)	650	540										277.25		3793
			530,(540)	800	680										335		4680
GIICLZ21	1400	800	400,420,440,450,460,480,500	650	540	1022	928	810	-	40	11.5	127.5	245	75	435	7000	4780
			530,560,600	800	680										527.75		5905
GIICLZ22	1800	700	450,460,480,500	650	540	1134	1036	915	-	40	13	13.1	255	75	701.25	8700	6069
			530,560,600,630 670,(680)	800	680										852.25		7504
				900	780
GIICLZ23	2500	610	530,560,600,630 670,(700),710,750,(770)	800 900	680 780	1282	1178	1030	-	50	14.5	149.5	290	80	1415.75 1638.75	15000	9633 11133
GIICLZ24	3550	500	560,600,630	800	680	1428	1322	1175		50	16.5	158.5	305	80	2330.5	18000	12460
			670,710,750	900	780										2682.75		14465
			800,850	1000	880										2976.25		16110
GIICLZ25	5600	420	670,(700),710,750	900	780	1644	1538	1390	-	50	19	162.5	310	80	5174.25	23000	19837
			800,850	1000	880										5836.5		22381
			900,950		980										6413		24765
			1000,(1040)	-	1100										7198.25		27797
